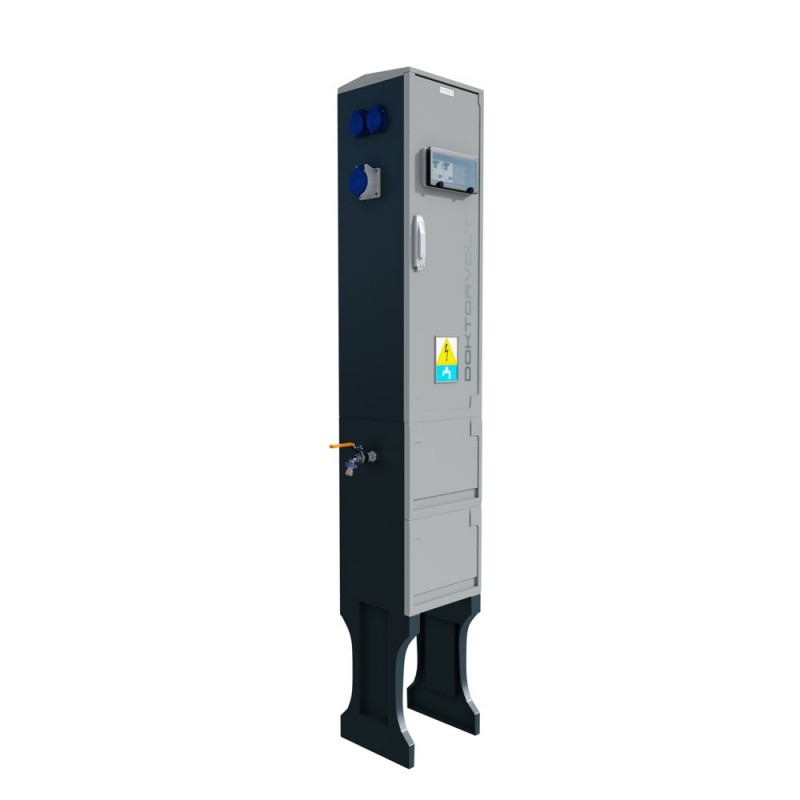

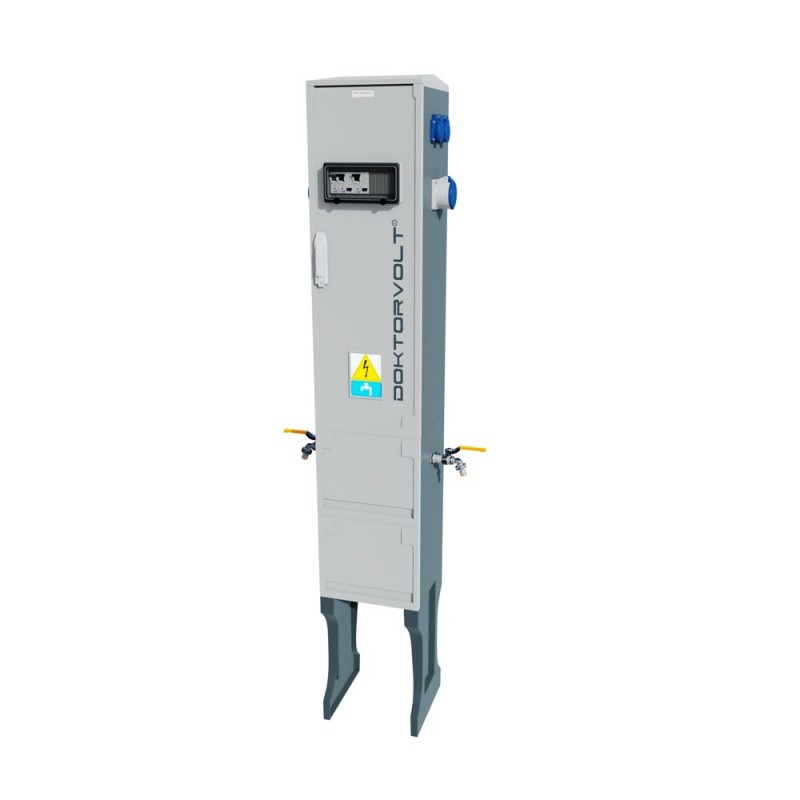

Der CV-CAMP sind Säulen, die für die Energieverteilung ausgelegt sind.

➡️ Der Campingverteiler – Merkmale:

✔️ ausgestattet mit 2x 3P 230V Campingsteckdosen (CEE),

✔️ 2x 230V Typ F Steckdosen und 2x 230V Typ E Steckdosen,

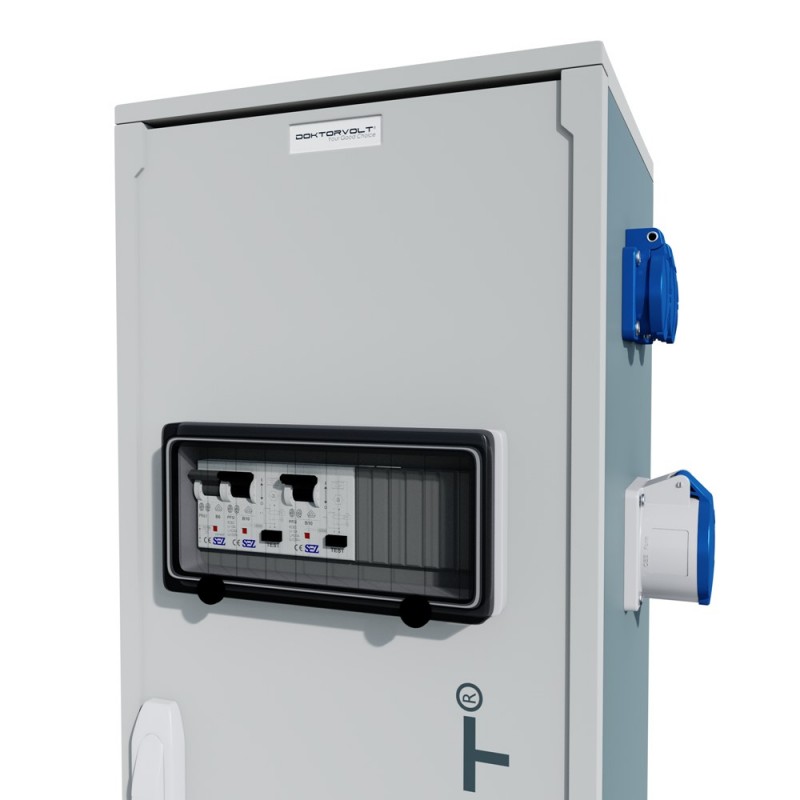

✔️ ausgestattet mit 2 Fehlerstromschutzschalter mit Überstromschutz, sowie einem Leitungsschutzschalter,

✔️ die Säule ist zusätzlich mit einer Installation zur Wasserverteilung ausgestattet, symmetrisch auf beiden Seiten,

✔️ der Campingverteiler hat einen Dämmerungssensor für die integrierte Verbindung mit der Außenbeleuchtung des Mastes,

✔️ Tasche mit Sichtfenster für Sicherheitsmerkmale,

✔️ einbaufertig verdrahtet.

Allgemeine Informationen
Model DV-6627-DF
EAN 5907589336627
Bezeichnung der Produktcharge CAMP
Hersteller DOKTORVOLT
Gehäuse
Abmessungen 170 x 36 x 24 cm
Material SMC (Polyester + Glasfaser) flammwidriger und selbstverlöschender Verbundstoff
Farbe der Frontplatte grau RAL7035
Farbe der Gehäuseseitenwand grafit RAL7015
Schutzklasse IP44
Stoßfestigkeit IK10
Zubehör Kabelverschraubung 2x PG-29, 1xPG-11
Isolationsspannung 690 V
Betriebstemperatur -50 ~ +85C
Elektrische Daten
Nennspannung 230 V
Nennfrequenz 50 Hz
Nennstrom 25 A
Bemessungs-Kurzschlussstrom ≤ 10 kA
RDF 0,7

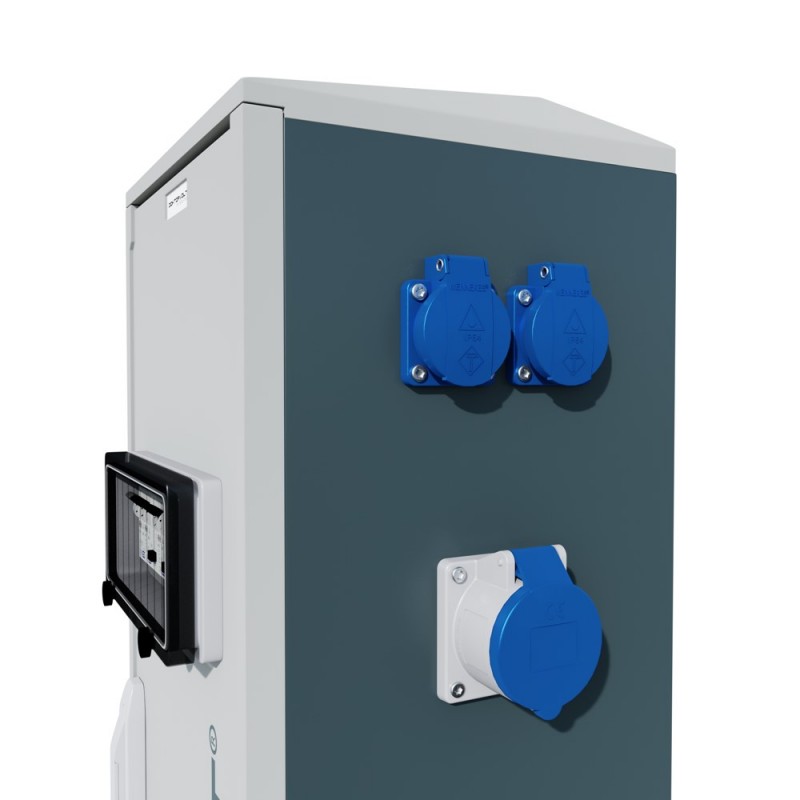

Mennekes-Steckdosen
2 x 1 Phase (mit Stift) 1P + N + PE, 16 A, 230V
2 x 1 Phase (SCHUKO) 1P + N + PE, 16 A, 230V
2 x 1 Phase (CAMP) 1P + N + PE, 16 A, 230V
 SEZ Schutzausrüstung
Fi-Schalter mit Überstromschutz B10, 30mA, 1P+N 10kA
Leitungsschutzschalter (zum Anschluss einer externen Beleuchtung) Set enthält keine Beleuchtung B6, 1P, 10 kA

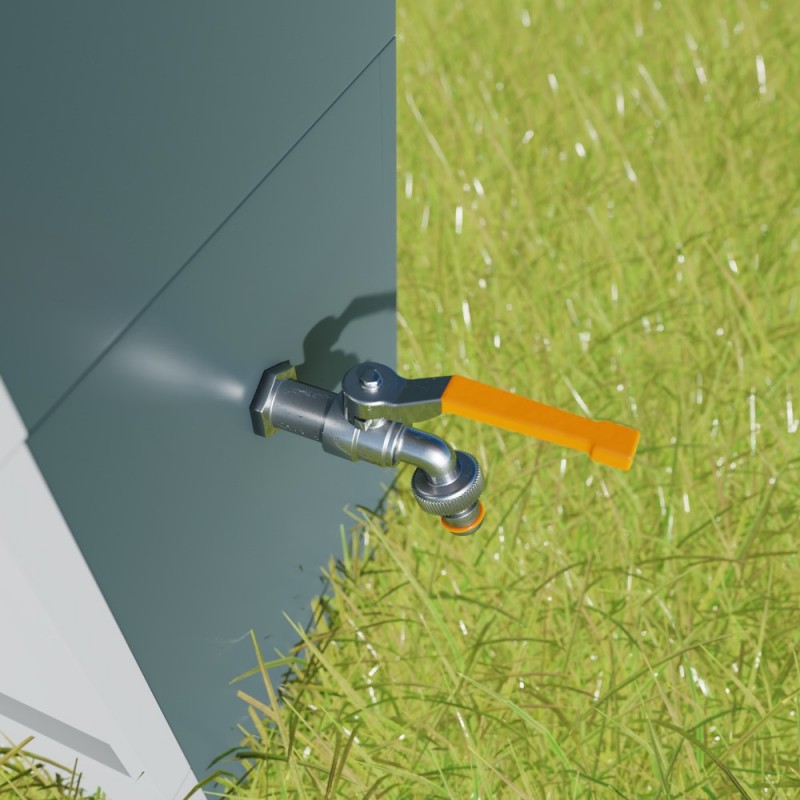

Installation für die Wasserverteilung
Kugelhahn 2x Messing-Kugelhähne1/2″ AG 3/4″ mit Schlauchanschluss 1/2″
Installationsbedingungen
Umgebungstemperatur -25 °C ~ +50 °C
Schutz gegen das Eindringen von festen Fremdkörpern und gegen das Eindringen von Wasser IP44
Beständigkeit gegen UV-Strahlung ja
Installationsverfahren
Montage Gehäuse mit Fundament zum Einbetonieren in den Boden
Stationäre/mobile Ausführung Stationäre
Material des Außenleiters Kupfer
Universalstecker für Netzkabel 3P+N+PE (MOREK) Leiterquerschnitt 2,5 – 35 mm2
Verdrahtung
Verkabelungtyp H07V-K Leitung 2,5 mm2 grün-gelb
Verkabelungtyp  H07V-K Leitung 2,5 mm2 blau
Verkabelungtyp H07V-K Leitung 2,5 mm2 schwarz
Normen und Zertifikate
Stromverteiler: Herstellerzertifikate und Normen TÜV SÜD, ISO 9001:2015, CE, IEC 61439
Gehäuse: Zertifizierungen und Normen des Herstellers PN-EN 61439-1:2011, PN-EN 61439-5:2015-02 PN-EN 60529:2003, PN-EN 62208:2003
Drähte: Zertifizierungen und Normen des Herstellers CPR, RoHS, CE
Sicherheitsmerkmale: Zertifizierungen und Normen des Herstellers CE, CEBEC, IMQ, VDE
