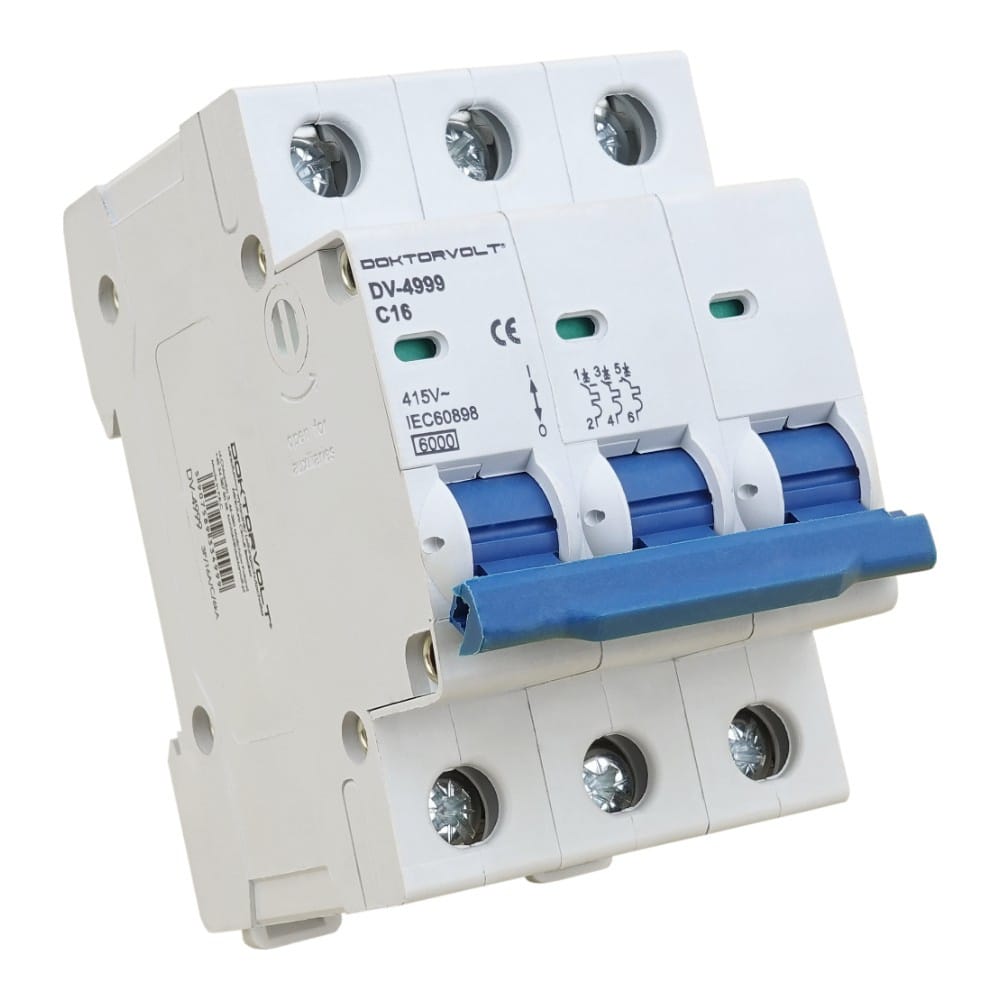

Wyłącznik nadprądowy 3P C16A 6kA Doktovolt

Wyłącznik nadprądowy to element instalacji elektrycznej, który zapewnia ochronę przed skutkami zwarć i przeciążeń urządzeń elektrycznych. Jego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki nadprądowe o charakterystyce C cechują się opóźnionym działaniem. Stosuje się je do ochrony urządzeń o zwiększonym prądzie rozruchowym, np. silników.

Cechy wyłącznika nadprądowego C16A 6kA 3P Doktorvolt DV-4999:

• wskaźnik pozycji pracy
• możliwość połączenia za pomocą szyn grzebieniowych
• przystosowane do późniejszego montażu urządzeń pomocniczych
• ochrona obwodów przed przeciążeniem
• ochrona obwodów przed zwarciem
• po rozłączeniu separacja w obwodzie
• prąd znamionowy: 16A
• charakterystyka pracy: Typ C
• liczba biegunów (modułów): 3
• napięcie znamionowe: 400 V
• znamionowa zdolność łączeniowa: 6kA
• montaż na szynie DIN (TH/TS 35)

Specyfikacja techniczna:

• prąd znamionowy In 16A
• charakterystyka pracy C
• Liczba modułów (biegunów) 3P
• napięcie znamionowe Ue 400 V
• częstotliwość pracy 50/60 Hz
• znamionowa zdolność łączeniowa 6 kA
• stopień ochrony IP20
• żywotność elektryczna (ilość) 15 000 razy
• żywotność mechaniczna (ilość) 30 000 razy
• montaż na szynie DIN (TH/TS 35)
• temperatura składowania od -30° do +70°C
• temperatura otoczenia pracy (przy pracy poniżej 0°C, aparat należy zabezpieczyć przed oszronieniem) od -30° do +50°C
• maksymalna pojemność zacisków 25 mm2
• moment dokręcenia zacisków podłączeniowych 3 Nm
• montaż wewnętrzny
• wymiary szerokość: 54 mm, wysokość: 82 mm, głębokość: 67 mm
• wskaźnik pozycji pracy tak
• możliwość połączenia za pomocą szyn grzebieniowych tak
• przystosowane do późniejszego montażu urządzeń pomocniczych tak
• ochrona obwodów przed przeciążeniem tak
• ochrona obwodów przed zwarciem tak
• po rozłączeniu separacja w obwodzie tak
• certyfikaty i normy CE, IEC60898
• marka Doktorvolt
• kod producenta DV-4999
• kod EAN 5907589334999
